鍍鋁鋅鎂板材在日本同類產(chǎn)品中************，已經(jīng)覆蓋了日本大部分相關(guān)產(chǎn)品。

由于ZAM板節(jié)省了很多道工序，為日后的加工維護(hù)節(jié)約了很多后期成本，且非常的環(huán)保。這種產(chǎn)品在鹽霧試驗(yàn)、耐紅銹方面都十分優(yōu)秀。如果產(chǎn)品不好的話，在日本這個(gè)對(duì)產(chǎn)品高標(biāo)準(zhǔn)嚴(yán)要求的國(guó)家也不會(huì)應(yīng)用如此廣泛。
它有幾大優(yōu)點(diǎn)： 一、防銹性能是鍍鋅板10-20倍（達(dá)到不銹鋼標(biāo)準(zhǔn)） 二、降低成本（一般比不銹鋼價(jià)格便宜40%） 三、切口耐蝕性能好（切口能自動(dòng)修復(fù)，防止紅銹產(chǎn)生，******的特點(diǎn)之一） 四、加工性能很好（由于有著優(yōu)異的耐磨和耐刮痕性能，能適應(yīng)各種加工） 五、環(huán)保（通過(guò)國(guó)際多項(xiàng)環(huán)保測(cè)試） 六、厚度強(qiáng)度鍍鋅量都可以調(diào)節(jié)

與各種鍍層鋼板的平面部分耐蝕性比較

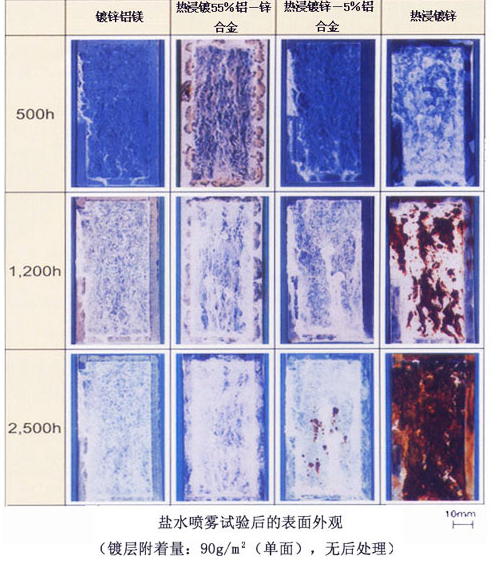

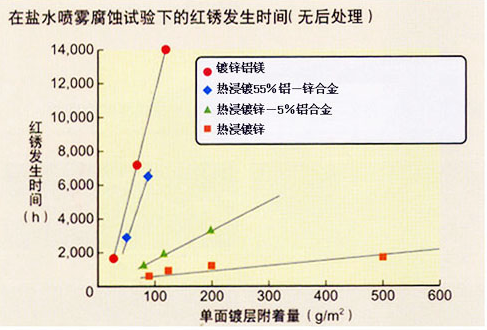

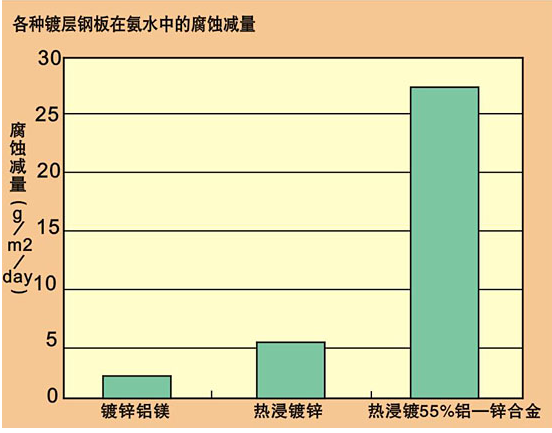

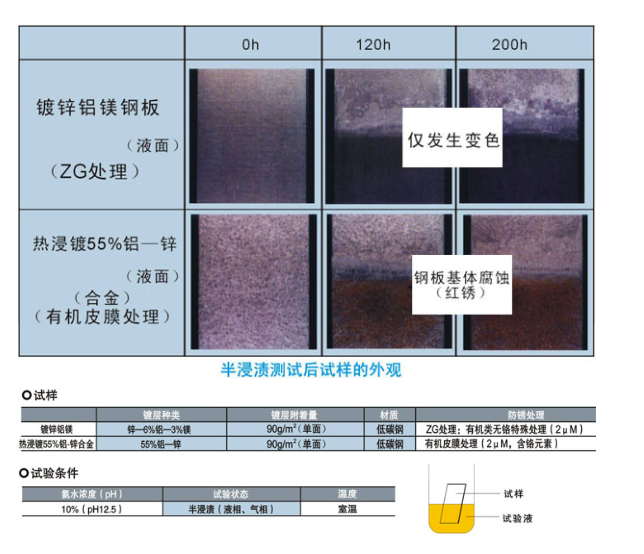

在鹽水噴霧試驗(yàn)（SST：JIS Z2371）下的紅銹發(fā)生時(shí)間。鍍鋅鋁鎂鋼板與熱浸鍍鋅鋼板、熱浸鍍鋅—鋁 5% 合金鋼板相比，具有優(yōu)異的耐紅銹性。鍍鋅鋁鎂鋼板的耐氨性比其他熱浸鍍鋅鋼板和熱浸鍍鋁(55%)-鋅合金鋼板(Galvaster)更優(yōu)異。

與熱浸鍍鋅戶外暴露對(duì)比

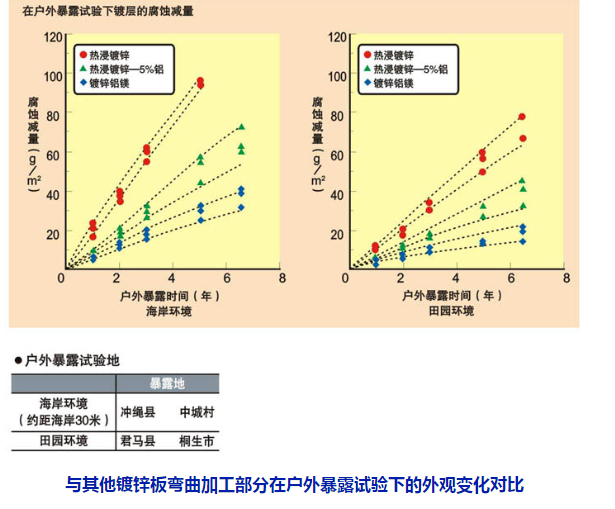

約7年的暴露結(jié)果表明，鍍鋅鋁鎂鋼板比熱浸鍍鋅鋼板的耐蝕性約高4倍。隨著時(shí)間的推移，鍍鋅鋁鎂鋼板比其他鍍層鋼板出現(xiàn)的腐蝕減量下降，因此鍍鋅鋁鎂鋼板與其他鍍層鋼板的耐蝕性差距將會(huì)進(jìn)一步拉大。

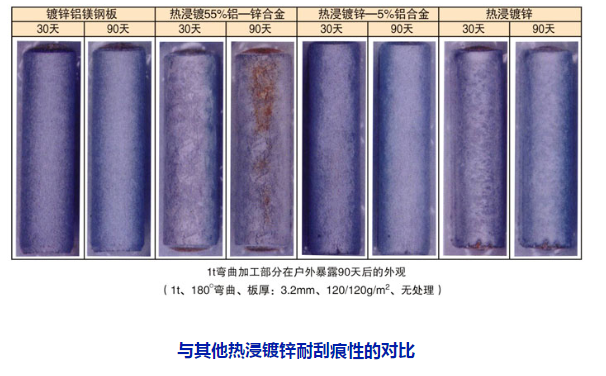

以下圖片為彎曲加工部分在戶外暴露試驗(yàn)下的外觀鍍鋅鋁鎂鋼板在彎曲加工部分也能發(fā)揮出比其他鍍層鋼板優(yōu)異的耐蝕性。

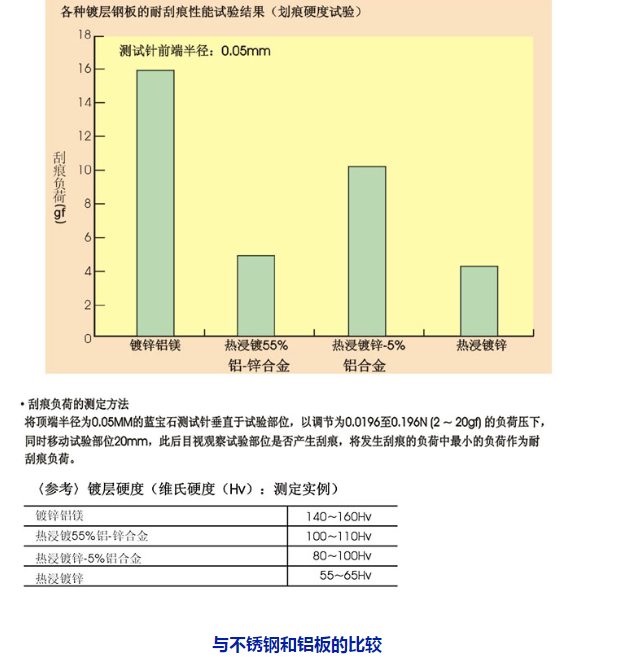

由于鍍鋅鋁鎂鋼板的鍍層比其他熱浸鍍鋅鋼板及熱浸鍍鋅—鋁鋼板更堅(jiān)硬，具有更優(yōu)異的耐刮痕性，可適用于加工時(shí)易出現(xiàn)刮痕或反復(fù)受到摩擦或磨損的部位。

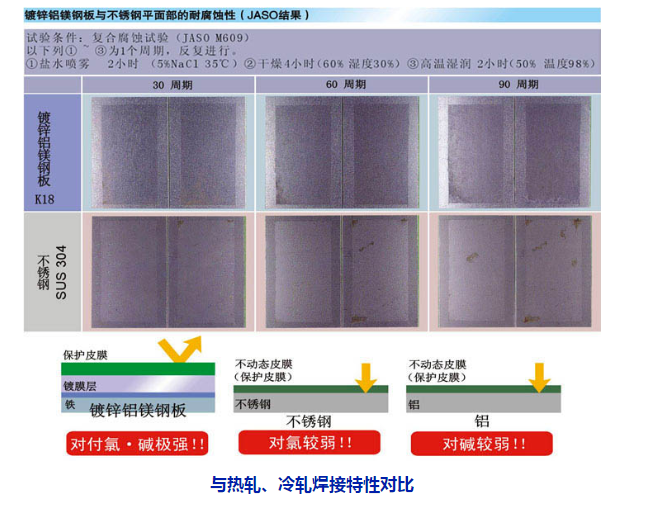

不銹鋼在其表層形成不動(dòng)態(tài)皮膜，具有優(yōu)異的耐腐蝕性。但缺點(diǎn)是對(duì)“鹽”較弱。而鍍鋅鋁鎂鋼板的保護(hù)皮膜對(duì)“鹽”也可以發(fā)揮很強(qiáng)的壁壘效果。“耐穿孔性”等作為結(jié)構(gòu)體使用時(shí)所需要的“鋼的壽命”，不銹鋼較為優(yōu)異。

但作為面板表面等使用時(shí)的“耐紅銹性”，鍍鋅鋁鎂鋼板極為優(yōu)異。抗腐蝕非常強(qiáng)的鋁的耐腐蝕性，也是由其表層的不動(dòng)態(tài)皮膜所實(shí)現(xiàn)的。但是，鋁具有對(duì)“堿”較弱的性質(zhì)。

鍍鋅鋁鎂鋼板同其他鍍鋅類鋼板一樣，易受低熔點(diǎn)金屬鍍層的影響。在電弧電焊中，與熱軋、冷軋鋼板相比，容易出現(xiàn)飛濺和氣孔的增加以及由于裂紋而造成強(qiáng)度下降等。但是，如果條件選擇適當(dāng)，焊接接縫就不會(huì)存在連接強(qiáng)度的問(wèn)題。
而且，在電焊中，只要選定恰當(dāng)?shù)暮附訔l件，強(qiáng)度也豪無(wú)問(wèn)題。另外，在電焊過(guò)程中，也會(huì)受到焊機(jī)和接縫形狀等的影響，因此請(qǐng)事先通過(guò)焊接測(cè)試加以確認(rèn)。
